الأنظمة المعقدة للمدمرات وكيفية تكاملها في أحواض بناء السفن

Zerstörer gehören zu den technologisch anspruchsvollsten Kriegsschiffen überhaupt. Ihre Aufgabe ist nicht nur „viel Feuerkraft“, sondern ein ständiger Spagat: große Reichweite bei wirtschaftlicher Marschfahrt, hohe Spitzengeschwindigkeit für den Spurt, möglichst geringe Geräuschsignatur für die U-Jagd und dazu die Integration von Sensorik, Waffen, Energieversorgung und IT in einem einzigen, seefesten Gesamtsystem. Genau hier zeigt sich die Stärke moderner Werften: Sie müssen gegensätzliche Anforderungen in eine funktionierende, wartbare und (vor allem) sichere Gesamtarchitektur überführen.

الأنظمة المعقدة للمدمرات وكيفية تكاملها في أحواض بناء السفن

Moderne Zerstörer sind keine „großen Schiffe“ im klassischen Sinne, sondern hochintegrierte Waffensysteme. Ihre Leistungsfähigkeit entsteht aus dem Zusammenspiel vieler Teilsysteme – und eines der anspruchsvollsten Themen ist dabei der Antrieb. Denn ein Zerstörer soll Reichweite und Effizienz für lange Märsche liefern, bei Bedarf aber auch sehr schnell beschleunigen können. Gleichzeitig ist die akustische Signatur entscheidend: Je lauter die Maschinen, desto leichter kann das Schiff geortet werden – und desto schwieriger wird es, selbst ein feindliches U-Boot aufzuspüren, weil Sonarsysteme im Kern „hören“, was im Wasser passiert.

Werften und Auftraggeber stehen damit vor einem typischen Zielkonflikt: Dieselmotoren eignen sich hervorragend, um bei geringen oder mittleren Geschwindigkeiten eine große Reichweite zu erzielen, da sie effizient arbeiten. Gasturbinen hingegen ermöglichen hohe Endgeschwindigkeiten und schnelle Sprints, verbrauchen dabei aber deutlich mehr Kraftstoff. Dazu kommen konstruktive Herausforderungen: Diesel und Turbinen haben unterschiedliche Drehzahlbereiche, verschiedene Schwingungs- und Geräuschprofile und benötigen eigene Versorgungs- und Überwachungssysteme. Genau deshalb setzen moderne Zerstörer auf kombinierte Antriebskonzepte, die je nach Einsatzlage die passende Betriebsart bereitstellen.

Antriebskonzepte: CODOG, CODAG und CODLAG im Werftalltag

Ein etabliertes Grundprinzip ist das CODOG-Konzept („Combined Diesel Or Gas“). Dabei trägt der Zerstörer Dieselmotoren für die Marschfahrt und Gasturbinen für die Hochgeschwindigkeitsfahrt. Der Vorteil liegt in der klaren Aufgabenverteilung: Bei normalen Fahrprofilen liefern die Diesel Reichweite und Verbrauchsvorteile. Wenn jedoch ein schneller Spurt erforderlich ist – etwa um eine Position zu erreichen, eine Bedrohung zu stellen oder eine Eskorte zu verstärken – übernehmen die Turbinen. Entscheidend ist hier die mechanische Trennung: Da Diesel und Turbinen auf sehr unterschiedlichen Drehzahlen arbeiten, koppelt ein Getriebe die jeweils nicht benötigte Maschine aus, sodass immer nur „Diesel oder Gas“ auf die Welle wirkt. Das reduziert Konflikte im System, erhöht aber die Anforderungen an Getriebe, Kupplungen und die dazugehörige Steuerung.

Eine weiterentwickelte Ausprägung ist CODAG („Combined Diesel And Gas“). Im Unterschied zu CODOG können hier Diesel und Turbine gemeinsam Leistung bereitstellen, wenn das Profil es verlangt. In der Praxis ist das anspruchsvoll, weil die Kräfte beider Systeme über komplexe Getriebestrukturen ausbalanciert werden müssen. Alternativ existieren Ausführungen, bei denen Dieselmotoren klassische Wellen antreiben, während die Gasturbine zusätzlich über einen Wasserstrahlantrieb wirkt. Der technische Vorteil liegt in flexibleren Leistungsstufen: Das Schiff kann schneller werden, ohne sofort in einen rein turbinengetriebenen, verbrauchsintensiven Modus zu wechseln. Gleichzeitig steigen aber Komplexität, Integrationsaufwand und der Bedarf an Überwachung – denn viele Betriebszustände müssen sicher beherrscht werden, auch bei Lastwechseln und in schwerer See.

Für Zerstörer, die stärker auf U-Boot-Jagd oder generell auf geräuscharmen Betrieb ausgelegt sind, ist CODLAG („Combined Diesel Electric And Gas“) besonders interessant. Hier treiben Dieselmotoren in der Marschfahrt primär Generatoren an, die elektrische Energie bereitstellen. Diese Energie versorgt Elektromotoren, welche die Wellen antreiben. Der entscheidende Vorteil: Elektromotoren können – richtig ausgelegt und entkoppelt – sehr leise betrieben werden, was die akustische Signatur reduziert. Für besonders leise Fahrten lassen sich die Diesel abschalten, während Batterien die Elektromotoren speisen. Wenn hingegen hohe Geschwindigkeit benötigt wird, werden zusätzlich Gasturbinen zugeschaltet. Damit entsteht ein Antriebssystem, das je nach Situation auf Sparsamkeit, Geräuscharmut oder maximale Leistung optimiert werden kann.

Aus Sicht der Werft endet die Aufgabe nicht bei der Auswahl des Prinzips. Komplexe Antriebe wie CODAG und CODLAG benötigen fortgeschrittene Steuerungs- und Überwachungssysteme, die in Echtzeit Lasten, Temperaturen, Schwingungen, Drehzahlen und Schaltzustände koordinieren. Ziel ist nicht nur Performance, sondern auch Effizienz und Lebensdauer: Falsch getaktete Lastwechsel, ungünstige Schwingungszustände oder suboptimale Betriebsmodi können Verschleiß erhöhen, die Signatur verschlechtern und die Verfügbarkeit senken. Darum werden Antrieb, Energieerzeugung, elektrische Verteilung und Automatisierung als Gesamtsystem gedacht – und genau dieses Gesamtsystem muss im Schiffbauprozess sauber integriert, getestet und dokumentiert werden.

Dimensionen, Platzbedarf und technologische Reserven moderner Zerstörer

Zerstörer beginnen bei einer Wasserverdrängung von etwa 4.000 Tonnen, doch das ist nur die Unterkante. Je nach Mission, Ausstattung und nationalen Anforderungen können moderne Einheiten bis in den Bereich von 15.000 Tonnen reichen. Typische Längen liegen ungefähr zwischen 100 und 165 Metern. Diese Größenordnung ist kein Selbstzweck: Sie entsteht aus dem Bedarf, sehr viele Systeme unterzubringen und gleichzeitig Stabilität, Seetüchtigkeit und Reserven für Modernisierungen zu gewährleisten.

Ein Zerstörer trägt neben dem Antrieb große Volumina für Waffen- und Sensorsysteme. Dazu gehören beispielsweise vertikale Startanlagen (VLS) mit ihren Magazinen, Radare mit hoher Leistungsaufnahme, zusätzliche Sensorik, Kommunikationsanlagen und weitere Wirksysteme. Hinzu kommt der Bereich für Luftfahrzeuge: Hubschrauberhangar und Deckflächen beanspruchen Raum, Gewicht und strukturelle Verstärkungen. Gleichzeitig muss die Besatzung ausreichend Lebensraum, Arbeitsbereiche und Sicherheitszonen vorfinden. Dazu kommen Lagerräume für Lebensmittel, Ersatzteile, Schmierstoffe und Betriebsmittel – und natürlich Treibstoffkapazitäten, die das Einsatzprofil überhaupt erst ermöglichen.

Schon kleine Änderungen in den Anforderungen können große Auswirkungen auf Konstruktion und Layout haben. Wenn ein Auftraggeber beispielsweise mehr Reichweite, zusätzliche Sensoren oder größere Luftfahrzeuge fordert, wachsen nicht nur einzelne Komponenten, sondern oft auch die unterstützende Infrastruktur: mehr Energiebedarf, stärkere Kühlung, zusätzliche Kabelwege, größere Schalträume, stärkere Abschirmung und oftmals neue Sicherheits- und Redundanzkonzepte. Genau deshalb planen Werften und Konstruktionsbüros von Beginn an technologische Reserven ein. Denn Systeme werden im Lebenszyklus komplexer: Kommunikations- und Sensorsysteme wachsen, Softwareumfänge steigen, und die Anzahl an Schnittstellen nimmt zu. Ohne Reserven würde jede Modernisierung teuer, riskant und zeitaufwendig.

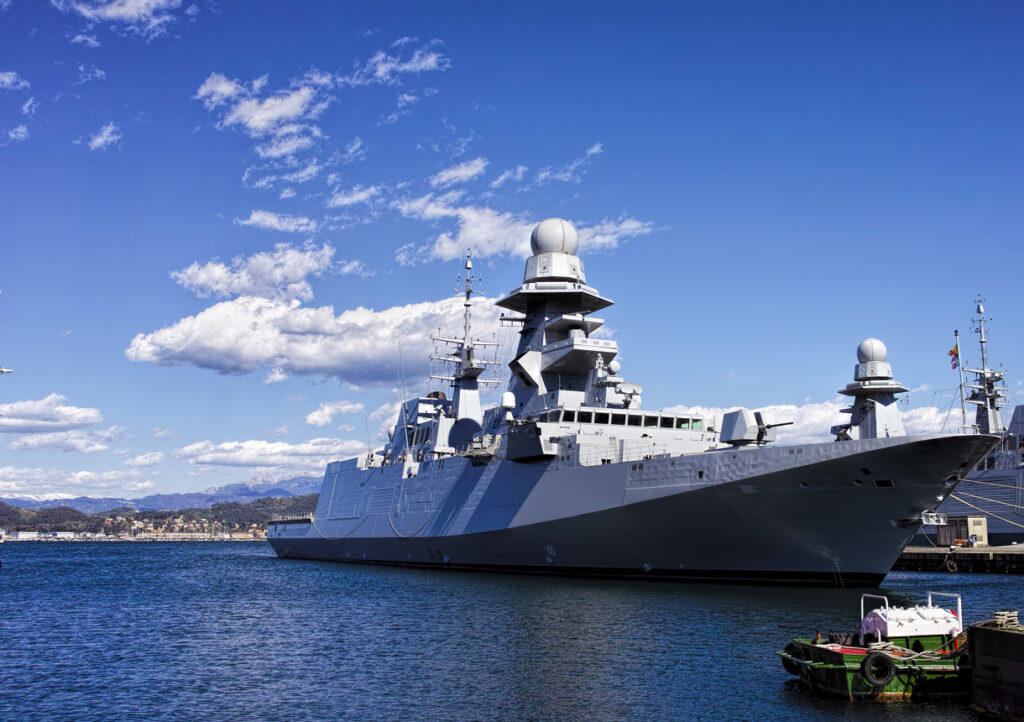

Modulare Bauweise, Integration, Redundanzen und Geheimhaltung

Zerstörer sind nicht nur komplex, sondern auch besonders sensibel. Viele Komponenten unterliegen Geheimhaltungsvorschriften, und das betrifft sowohl die Technik selbst als auch die Art ihrer Integration. Werften begegnen dieser Herausforderung mit modularen Bauweisen und einer stark strukturierten Fertigung. Großsektionen werden vorgefertigt, in denen bereits Kabeltrassen, Rohrleitungen und Versorgungsinfrastruktur verlegt werden. So entsteht früh eine „Grundarchitektur“, auf die später Waffen-, Sensor- und Führungsmodule aufgesetzt werden können.

In der Integrationsphase folgt dann das, was Zerstörer zu einem echten Systemverbund macht: die Einbindung von VLS-Zellen, Waffenstationen, Sensormasten, Kommunikationsknoten und vor allem der Führungsräume. Wichtig ist dabei die Redundanz. Moderne Einheiten besitzen zentrale Funktionen nicht nur einmal, sondern mehrfach. Das gilt besonders für die Führung: Ein einzelner Kommandostand kann im Gefecht ausfallen, daher muss die Führungsfähigkeit durch weitere, unabhängige Anlagen erhalten bleiben. Für die Werft bedeutet das zusätzliche Räume, zusätzliche Verkabelung, zusätzliche Energie- und Kühlstrecken – und eine konsequente Trennung von Systemen, damit ein Schaden nicht alles gleichzeitig beeinträchtigt.

Ein weiteres Kernfeld ist die elektromagnetische Abschirmung. Sensoren und Kommunikationssysteme arbeiten mit hohen Leistungen, viele Systeme senden und empfangen parallel, und empfindliche Elektronik muss gegen Störungen geschützt werden. Ingenieure stellen sicher, dass mechanische Befestigungen nicht nur strukturell halten, sondern auch schwingungstechnisch und elektromagnetisch sauber ausgeführt sind. Gerade bei der großen Anzahl an Antennen, Radar-Subsystemen und Datenleitungen ist das eine Integrationsaufgabe, die nicht nebenbei erledigt werden kann, sondern einen eigenen Planungs- und Teststrang benötigt.

Combat Management System, Sensorik und automatisierte Reaktion

Damit ein Zerstörer im Ernstfall wirken kann, müssen Sensorik und Waffen in einem zentralen Verbund zusammenlaufen: dem Combat Management System. Hier werden Sensordaten fusioniert, Ziele klassifiziert und – je nach Szenario – Bekämpfungsabläufe vorbereitet oder automatisiert ausgelöst. Gerade moderne Bedrohungen verlangen extrem kurze Reaktionszeiten. Deshalb ist die Fähigkeit, Prozesse teilweise zu automatisieren, kein „Nice-to-have“, sondern in bestimmten Lagen zwingend erforderlich.

Ein Beispiel sind sogenannte Sea-Skimmer: anfliegende Lenkwaffen, die nur wenige Meter – teilweise nur ein bis zwei Meter – über der Wasseroberfläche fliegen. Durch die Erdkrümmung und Abschattungen durch Wellen werden solche Ziele oft erst sehr spät entdeckt. Dann bleiben nur Sekunden, um zu reagieren. Menschen können in dieser Zeit häufig nicht schnell genug detektieren, entscheiden und auslösen. Ein Computerverbund hingegen kann Muster erkennen, Zielprioritäten berechnen und Abwehrsysteme ansteuern, um die benötigte Reaktionsgeschwindigkeit zu erreichen. Genau deshalb müssen Datenleitungen, Schnittstellen und Systemlogiken von Beginn an robust, redundant und unter Last testbar ausgelegt werden.

Test, Inbetriebnahme und Projektmanagement unter realistischen Lasten

Nach der Integration folgt die Phase, in der aus vielen Subsystemen ein einsatzfähiges Schiff wird: das Hochfahren, Prüfen und Testen. Dabei werden Systeme nicht nur einzeln betrachtet, sondern im Zusammenspiel. Energieversorgung, Kühlung, Kommunikation, Sensorik, Antrieb und Automatisierung müssen unter realistischen Lastbedingungen stabil laufen. Gleichzeitig stehen Werften unter dem Druck, Geheimhaltung einzuhalten und mit Auftraggebern eng abgestimmt vorzugehen. Das verlangt präzises Projektmanagement, klare Meilensteine, definierte Testprozeduren und eine lückenlose Dokumentation.

Erst wenn die Systeme zuverlässig interagieren, die Redundanzen funktionieren und die Leistungswerte auch unter anspruchsvollen Szenarien erreicht werden, gilt ein Zerstörer als wirklich einsatzbereit. Genau an dieser Stelle zeigt sich, warum die Integration in der Werft ein eigener Kompetenzbereich ist: Es geht nicht nur um „Einbau“, sondern um das kontrollierte Zusammenführen eines hochkomplexen, sicherheitskritischen und sensiblen Systemverbundes.
